方案背景

隨著5G、物聯網、雲計算等新興技術的快速發展,傳統的城域網架構已經無法滿足大架構,實現多業務綜合承載。新型城域網將承載原有基礎業務外還將承載融合政企專網業務、無線、車聯網、物聯網等功能,同時具備自我保護、高效、可靠的網絡平台。通過引入先進的技術和架構,新型城域網不僅能夠滿足當前的業務需求,還考慮為5G帶來的各類新興業務提供強大的承載能力。

方案簡述

雙平面覈心架構

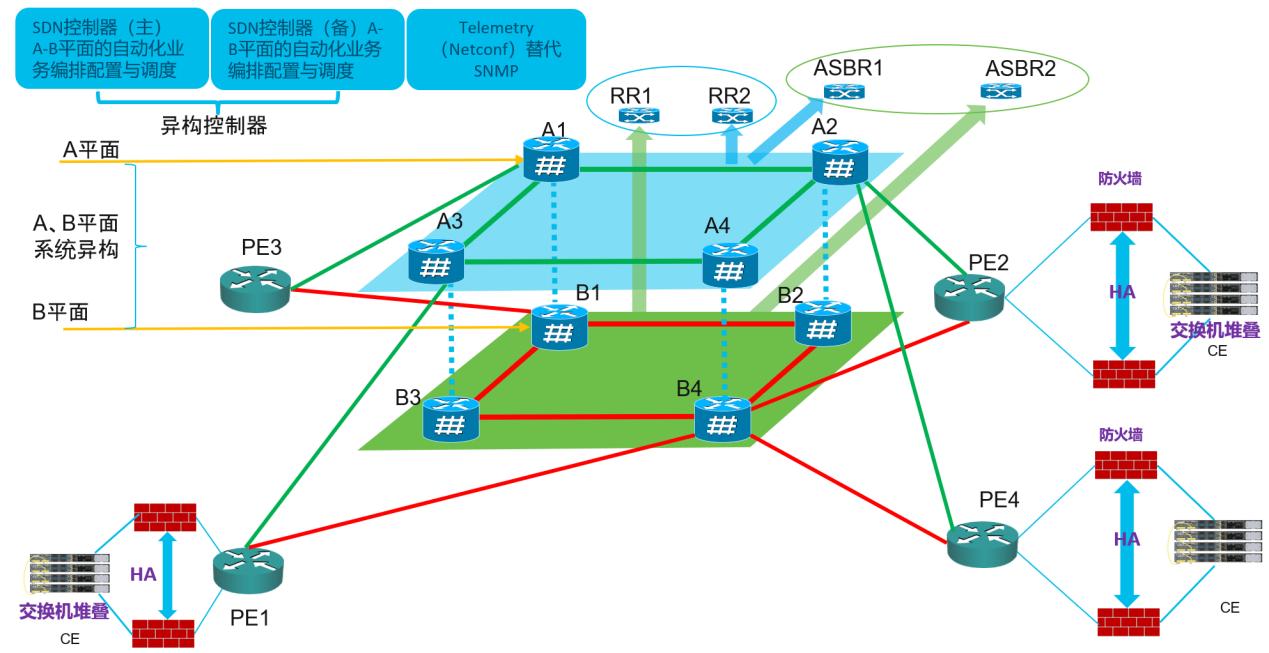

新型城域網核心雙平面架構

新型城域網核心採用雙平面核心架構,確保100%的安全可靠性。各類政企業務節點PE設備直接雙掛兩個核心層,還將支援移動5G專網等業務的綜合承載。通過引入Segment Routing(SR)技術,提升流量疏導能力,實現傳輸級別的倒換速度,減少傳輸平台投入。

  • 雙平面設計:A平面和B平面分別由不同品牌的核心路由器組成,確保異構性和高可靠性。PE節點雙上聯A、B平面,確保任意平面故障時業務不中斷。
  • SR技術應用:SR技術通過源路由的方式簡化了網絡協議,提升了流量調度的靈活性。SR的快速保護倒換機制可以在50ms內完成故障切換,確保業務連續性。
  • 案例:在某運營商的試點項目中,雙平面核心架構成功實現了99.999%的網絡可靠性,業務中斷時間從原來的分鐘級降低到毫秒級(切換無感知)。

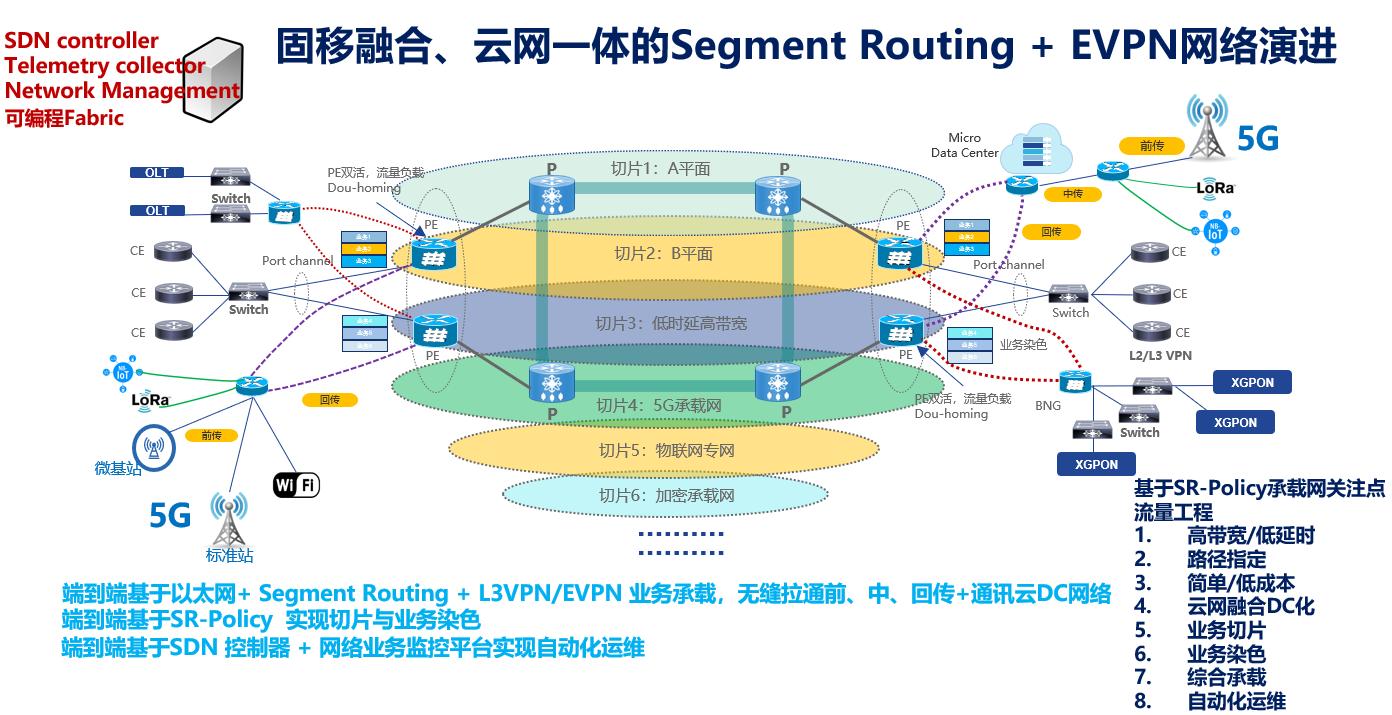

匯聚接入層設計

彙聚接入層採用高性能、高密度的小型全業務融合路由器,確保網絡的高效接入和擴展能力。 通過SDN控制器自動化下發業務配寘,簡化運維壓力,提升運維效率。

  • 全業務融合路由器:支持10G-100G-200G-400G平台,滿足未來大帶寬業務的需求。
  • SDN控制器:通過Telemetry和YANG模型實現精細化、可視化的運維管理,自動化下發業務配置,減少人工干預。
  • 案例:在某城市的城域網升級項目中,匯聚接入層的自動化配置使業務開通時間從原來的數小時縮短到幾分鐘,運維效率提升了70%。

優勢特點

  • 企業專線一鍵開通業務:通過本地數據中心的集中部署,將傳統的分佈式網絡部署改造為面向業務的統一智慧部署,網絡業務開通時間從2-3小時縮短至秒級。用戶可通過自服務門戶按需調整網絡速率和帶寬,實現即時開通、彈性帶寬和自助服務。
  • 企業智能網關業務:企業智能網關為政企客戶提供靈活的自組網、分支機構互聯和雲平台無縫對接服務。通過可視化管理、應用和大數據分析,幫助企業實現流量的按需調度和精細化管控。

客戶痛點與挑戰

  • 互通協議複雜:在SDN方面各廠家老產品互不標準,兼容性差,業務開通速度慢,難以實現端到端SDN。傳統網絡架構中,不同系統之間的互通協議複雜,業務開通停留在OSFP\ISIS\MPLS VPN協議,需要手動配置,配置複雜,耗時較長。
  • 維護複雜:傳統網絡架構難以滿足自動化運維的需求。隨著網絡規模的擴大,手動運維的成本和風險顯著增加,如做MPLS-TE難度和運維壓力巨大。
  • 擴展性差:線性擴展,無法快速響應業務需求的變化。

客戶收益

新型城域網架構通過雙平面核心、匯聚接入層設計和SDN控制器的引入,解決了傳統城域網的諸多痛點,實現了多業務的高效承載和自動化運維。未來,隨著SR、EVPN等技術的廣泛應用,城域網將進一步向智能化、自動化方向發展,為5G、物聯網等新興業務提供強大的承載能力。
